56" मैंड्रेल पाइप बेंडिंग मशीन पाइपलाइन हाइड्रोलिक मैंड्रेल बेंडर

56" मैंड्रेल पाइप बेंडिंग मशीन पाइपलाइन हाइड्रोलिक मैंड्रेल बेंडर

56 "मैंड्रेल पाइप बेंडिंग मशीन

पाइपलाइन हाइड्रोलिक मैंड्रेल बेंडर

56" पाइपलाइन मैंड्रेल बेंडर

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

Suhigo

प्रमाणन:

ISO-9001 CE

मॉडल संख्या:

एचजीसीबी620

संपर्क करें

एक उद्धरण का अनुरोध करें
उत्पाद विवरण
लिफ्ट सिलेंडर:
4-280x200 मिमी
हाइड्रोलिक चरखी तनाव:
12 टन
वज़न:
93 टन
इंजन की शक्ति:
160 किलोवाट
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1 टुकड़ा
मूल्य
Negotiable
पैकेजिंग विवरण
समुद्र में चलने योग्य- इंटीग्रल वैक्स स्प्रेइंग एंटी-करोश़न
प्रसव के समय
70 दिन
भुगतान शर्तें
टी/टी, एल/सी
उत्पाद वर्णन

पाइपलाइन निर्माण के लिए चीन में निर्मित पाइप झुकने वाली मशीन उच्च गुणवत्ता सर्वश्रेष्ठ आपूर्तिकर्ता




परिचय



पाइप झुकने वाली मशीन स्टील फ्रेम, लोअर मोल्ड, अपर मोल्ड, फिक्सचर, हाइड्रोलिक सिस्टम और मैंड्रेल से बनी होती है।इसका कार्य सिद्धांत स्टील पाइप को प्लास्टिक विरूपण बनाना है और उचित फुलक्रम और तनाव बिंदु का निर्धारण करके और झुकने वाले टोक़ को लागू करके स्टील पाइप के ठंडे झुकने का एहसास करना है।झुकने के संचालन के दौरान, लागू सीमा के भीतर विभिन्न बड़े-व्यास वाले स्टील पाइप डाई किट और संबंधित मैंड्रेल को बदलकर ठंडा किया जा सकता है।



HGCB श्रृंखला ऊर्ध्वाधर हाइड्रोलिक पाइप झुकने वाली मशीन (जिसे पाइप बेंडर भी कहा जाता है) पाइपलाइन निर्माण के लिए एक विशेष उपकरण है, इसे उन्नत तकनीक पेश करने के बाद सुहिगो द्वारा डिजाइन और निर्मित किया गया है;डिज़ाइन ने इसे और अधिक उपयोगकर्ता के अनुकूल बनाने के लिए वास्तविक जॉबसाइट संचालन स्थितियों पर भी विचार किया।

सुहिगो पाइप झुकने वाली मशीन को पाइप व्यास के अनुसार परिभाषित किया गया है, हमारे पास 6 ~ 56in पाइपलाइनों के आवेदन के लिए फिट होने के लिए 6 मॉडल पाइप बेंडर हैं।एक ही समय में, Suhigo निर्माता खराद का धुरा, ऊर्ध्वाधर हाइड्रोलिक पाइप शराबी के प्रमुख घटक।



सुहिगो बेनिंग मशीन के तकनीकी पैरामीटर:

नमूना एचजीसीबी620 एचजीसीबी1630 एचजीसीबी2236 एचजीसीबी2840 एचजीसीबी3648 एचजीसीबी4856
पाइप का आकार 6~20in 16 ~ 30 इंच 22~36इंच 28~40इंच 36~48इंच 48~56इंच
इंजन की शक्ति 46kw 77kw 118kw 132kw 160 किलोवाट 160 किलोवाट
सबसे प्रमुख सिलेंडर 2-220x160 मिमी 2-280x200 मिमी 4-320x230 मिमी 4-360x250 मिमी 4-450x560 मिमी 4-360x560 मिमी
लिफ्ट सिलेंडर 2-180x63 मिमी 2-200x80 मिमी 4-220x90 मिमी 4-250x100 मिमी 4-280x200 मिमी 4-280x200 मिमी
हाइड्रोलिक चरखी तनाव 1.5 टन 3 टन 7 टन 7 टन 8 टन 12 टन
आयाम 4450x2180x2175 मिमी 6700x2520x2700 मिमी 8400x3000x2800 मिमी 8850x3180x3000 मिमी 9800x3335x3235 मिमी 8566x3190x3500 मिमी
वज़न 10 टन 21 टन 42 टन 50 टन 68 टन 93 टन



सुहिगो बेनिंग मशीन की तकनीकी विशेषताएं:

1) सभी उपकरणों के संचालन को सुरक्षित और सुविधाजनक हाइड्रोलिक सिस्टम द्वारा नियंत्रित किया जाता है

2) विश्वसनीय प्रदर्शन के साथ कमिन्स राष्ट्रीय तीन उत्सर्जन डीजल इंजन और पावर पैक, और कम तापमान प्रीहेटिंग सिस्टम को विकल्प के लिए चुना जा सकता है और गंभीर कार्य स्थितियों के अनुकूल हो सकता है।

3) हाइड्रोलिक सिस्टम Rexroth जैसे शीर्ष ब्रांड घटकों को अपनाता है, और अद्वितीय प्रीहीटिंग और कूलिंग सिस्टम को अपनाता है, जो कार्य कुशलता में सुधार करता है और सेवा जीवन को बढ़ाता है।

4) पाइप झुकने वाली मशीन के आवेदन के दायरे में विभिन्न आकारों के पाइपों के लिए पाइप झुकने का ऑपरेशन किया जा सकता है, केवल पाइप बेंडिंग डाई किट और संबंधित मंडल को बदलकर, प्रतिस्थापन सरल और सुविधाजनक है।

5) पूरी मशीन में सरल और उचित संरचना और आसान रखरखाव है।उच्च शक्ति वाले स्टील से बने स्टील फ्रेम में लंबे समय तक सेवा जीवन और उत्कृष्ट कम तापमान प्रतिरोध होता है।

6) ट्रैक्शन क्रॉलर वॉकिंग डिवाइस या व्हील वॉकिंग डिवाइस (दोनों वैकल्पिक हैं) फील्ड ऑपरेशन के लिए उपयुक्त है, वास्तविक कार्य वातावरण के लिए चुना जा सकता है।

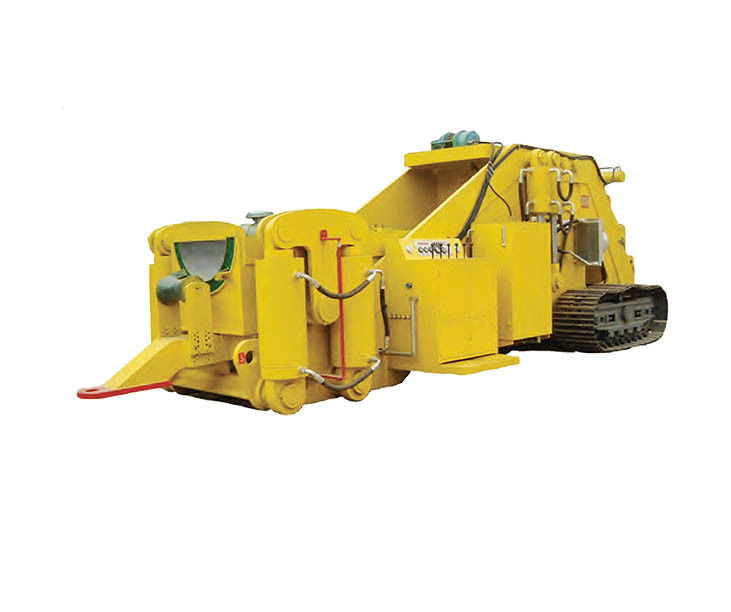

56" मैंड्रेल पाइप बेंडिंग मशीन पाइपलाइन हाइड्रोलिक मैंड्रेल बेंडर 0



मैंड्रेल की तकनीकी विशेषताएं:

1) रूपांतरण किट का उपयोग करके बेस मैंड्रेल को बड़े आकार में परिवर्तित किया जा सकता है।

2) स्व-चालित 16 "से 60' तक उपलब्ध है

3) आंतरिक रूप से लेपित पाइप की सुरक्षा के लिए पॉलीयुरेथेन लेपित बैकिंग बार और पहिए।

4) सरल डिजाइन और कुछ भागों के परिणामस्वरूप कम रखरखाव लागत होती है

5) विस्तार करने, वापस लेने और यात्रा करने के लिए एक आदमी का ऑपरेशन।

6) डबल कोण कठोर स्टील वेजेज तेजी से दृष्टिकोण और शक्तिशाली लॉकिंग एक्शन प्रदान करते हैं।

7) शिम बदलने के बिना वेज कई दीवार मोटाई को समायोजित करेंगे

8) बिजली के लिए पाइप झुकने वाली मशीन की हाइड्रोलिक प्रणाली का उपयोग करता है।

9) पतला पहिए रोलिंग को खत्म करते हैं।
