उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Suhigo
प्रमाणन:
ISO-9001 CE
मॉडल संख्या:
एचजीसीबी3648
संपर्क करें

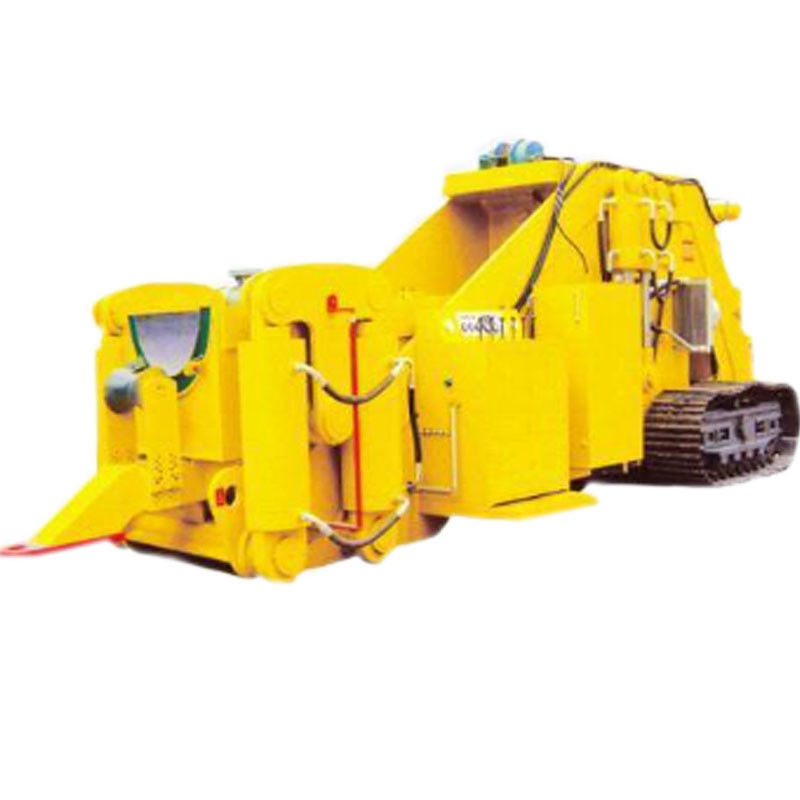

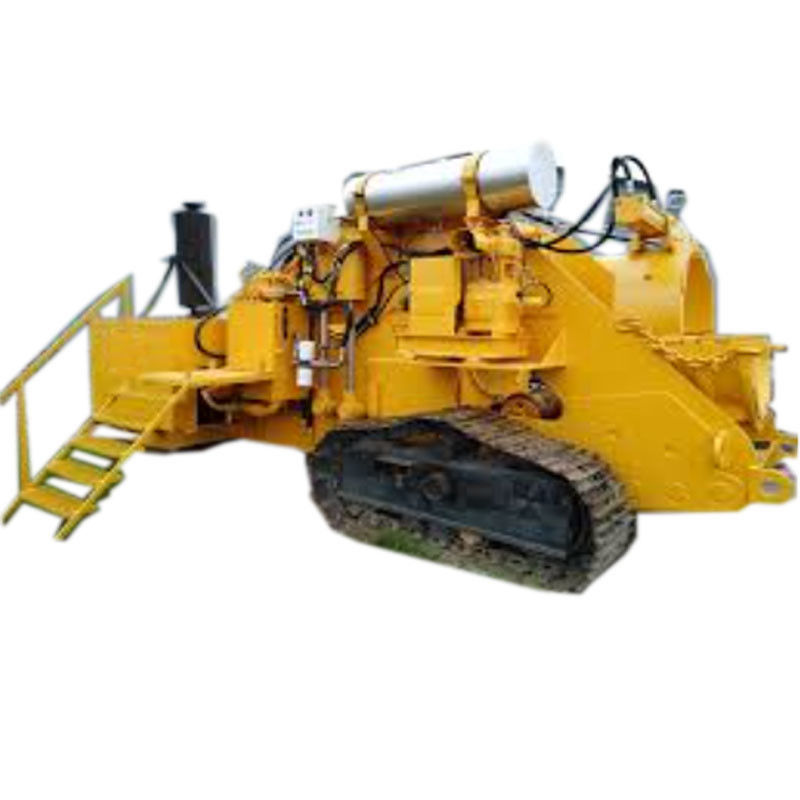

पाइप झुकाने वाली मशीन में स्टील फ्रेम, निचला मोल्ड, ऊपरी मोल्ड, फिक्स्चर, हाइड्रोलिक सिस्टम और मंड्रिल होता है।इसका कार्य सिद्धांत इस्पात पाइप प्लास्टिक विरूपण बनाने के लिए और उचित केंद्र और तनाव बिंदु का निर्धारण और झुकने टोक़ लागू करके इस्पात पाइप के ठंड झुकने का एहसास हैझुकने के दौरान, लागू सीमा के भीतर विभिन्न बड़े व्यास के इस्पात पाइपों को डाई किट और संबंधित मंड्रिल को बदलकर ठंडा झुकाना संभव है।
सुहिगो बेनिंग मशीन के तकनीकी मापदंड:
| मॉडल | HGCB620 | HGCB1630 | HGCB2236 | HGCB2840 | HGCB3648 | HGCB4856 |
| पाइप का आकार | 6~20 इंच | 16 से 30 इंच | 22~36 इंच | 28 से 40 इंच | 36 से 48 इंच | 48 से 56 इंच |
| इंजन शक्ति | 46 किलोवाट | 77 किलोवाट | 118 किलोवाट | 132 किलोवाट | 160 किलोवाट | 160 किलोवाट |
| मास्टर सिलेंडर | 2-220x160 मिमी | 2-280x200 मिमी | 4-320x230 मिमी | 4-360x250 मिमी | 4-450x560 मिमी | 4-360x560 मिमी |
| लिफ्ट सिलेंडर | 2-180x63 मिमी | 2-200x80 मिमी | 4-220x90 मिमी | 4-250x100 मिमी | 4-280x200 मिमी | 4-280x200 मिमी |
| हाइड्रोलिक लिंच तनाव | 1.5 टन | 3 टन | 7 टन | 7 टन | 8 टन | 12 टन |
| आयाम | 4450x2180x2175 मिमी | 6700x2520x2700 मिमी | 8400x3000x2800 मिमी | 8850x3180x3000 मिमी | 9800x3335x3235 मिमी | 8566x3190x3500 मिमी |
| वजन | 10 टन | 21 टन | 42 टन | 50 टन | 68 टन | 93 टन |
मंडल की तकनीकी विशेषताएं:
1) रूपांतरण किट का उपयोग करके बेस मंड्रेल को बड़े आकार में परिवर्तित किया जा सकता है।
2) स्वयंचलित 16 से 60 इंच तक उपलब्ध
3) आंतरिक रूप से लेपित पाइप की सुरक्षा के लिए पॉलीयूरेथेन लेपित समर्थन सलाखों और पहियों।
4) सरल डिजाइन और कम भागों के परिणामस्वरूप कम रखरखाव लागत
5) विस्तार करने, वापस लेने और यात्रा करने के लिए एक व्यक्ति का संचालन।
6) डबल एंगल हार्ड स्टील कीज तेजी से पहुंच और शक्तिशाली ताला लगाने की क्रिया प्रदान करते हैं।
7) शीमों को बदले बिना कई दीवार मोटाई को समायोजित करने के लिए कंकड़
8) पाइप झुकाने वाली मशीन की हाइड्रोलिक प्रणाली का उपयोग शक्ति के लिए करता है।
9) कॉनर पहियों से रोलिंग की समस्या दूर होती है।
| मॉडल | ड्राइव | शक्ति | ऑपरेशन दबाव | कुल विस्तार शक्ति | स्ट्रोक | आयाम | वजन |
| HGYN8-10 | - | - | 16 एमपीए | 400KN | 30 मिमी | 1500x240x240 मिमी | 100 किलो |
| HGYN12-14 | - | - | 16 एमपीए | 800KN | 50 मिमी | 2000x200x220 मिमी | 320 किलो |
| HGYN16-18 | हाइड्रोलिक मोटर x 1 | 3hp | 16 एमपीए | 1147KN | 80 मिमी | 2406x310x316 मिमी | 600 किलोग्राम |
| HGYN20-22 | हाइड्रोलिक मोटर x 1 | 3hp | 16 एमपीए | 1147KN | 80 मिमी | 2406x437x414 मिमी | 640 किलोग्राम |
| HGYN22-24 | हाइड्रोलिक मोटर x 1 | 7hp | 16 एमपीए | 1147KN | 80 मिमी | 2600x400x440 मिमी | 950 किलो |
| HGYN24-26 | हाइड्रोलिक मोटर x 1 | 7hp | 16 एमपीए | 1147KN | 80 मिमी | 2600x400x490 मिमी | 1000 किलो |
| HGYN28-30 | हाइड्रोलिक मोटर x 2 | 20hp | 16 एमपीए | 1562KN | 100 मिमी | 3000x500x580 मिमी | 1800 किलोग्राम |
| HGYN30-32 | हाइड्रोलिक मोटर x 2 | 20hp | 16 एमपीए | 1562KN | 130 मिमी | 3000x500x710 मिमी | 2300 किलोग्राम |
| HGYN34-36 | हाइड्रोलिक मोटर x 2 | 20hp | 16 एमपीए | 1562KN | 130 मिमी | 3500x580x680 मिमी | 2500 किलो |
| HGYN36-38 | हाइड्रोलिक मोटर x 2 | 20hp | 16 एमपीए | 2040KN | 150 मिमी | 3500x580x730 मिमी | 2600 किलोग्राम |
| HGYN40-42 | हाइड्रोलिक मोटर x 2 | 20hp | 16 एमपीए | 2040KN | 150 मिमी | 3600x710x810 मिमी | 2700 किलोग्राम |
| HGYN46-48 | हाइड्रोलिक मोटर x 2 | 20hp | 16 एमपीए | 2040KN | 150 मिमी | 3600x780x950 मिमी | 2900 किलोग्राम |
| HGYN48-50 | हाइड्रोलिक मोटर x 2 | 32hp | 16 एमपीए | 3188KN | 170 मिमी | 3800x850x950 मिमी | 3200 किलोग्राम |
| HGYN52-54 | हाइड्रोलिक मोटर x 2 | 32hp | 16 एमपीए | 3857KN | 170 मिमी | 3800x850x1100 मिमी | 3600 किलोग्राम |
| HGYN56 | हाइड्रोलिक मोटर x 2 | 32hp | 16 एमपीए | 3857KN | 170 मिमी | 3800x980x1170 मिमी | 4000 किलो |
| HGYN60 | हाइड्रोलिक मोटर x 2 | 32hp | 16 एमपीए | 4981KN | 170 मिमी | 4000x980x1250 मिमी | 4300 किलो |
