उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Suhigo
प्रमाणन:
CE
मॉडल संख्या:
HGY
संपर्क करें

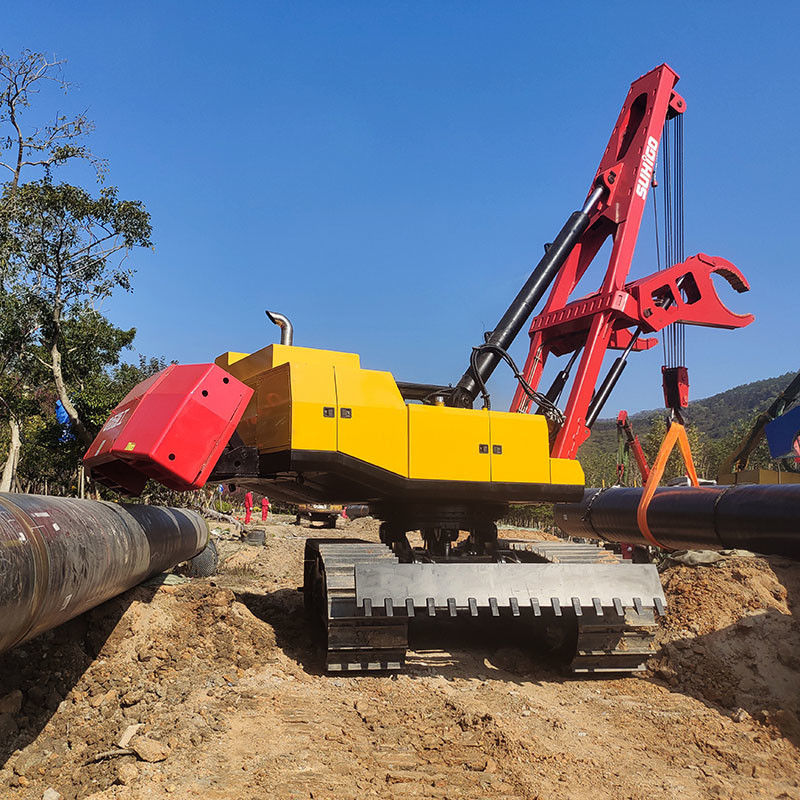

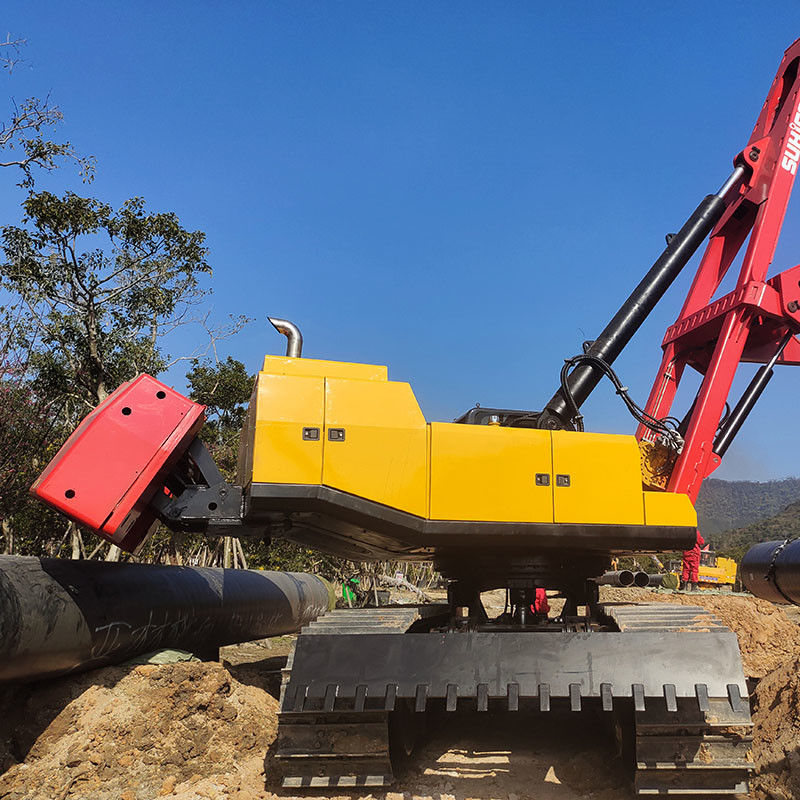

काउंटरवेट तंत्र एक काउंटरवेट फ्रेम, एक काउंटरवेट ब्लॉक और एक ड्राइविंग सिलेंडर से बना है। काउंटरवेट फ्रेम एक स्विंग-आउट चार-बार लिंकिंग तंत्र है।जब पाइपलेयर काम कर रहा हो, काउंटरवेट ब्लॉक की संख्या को उठाने की क्षमता के अनुसार समायोजित किया जा सकता है। काउंटरवेट तंत्र का विस्तार और संकुचन एक हाइड्रोलिक सिलेंडर द्वारा संचालित किया जाता है।पूरे काउंटरवेट तंत्र में एक परिपक्व संरचना है और उपयोग में विश्वसनीय है.
| परियोजना का नाम | मुख्य मापदंड | ||
| उपकरण का मॉडल | HGY70 | ||
| अधिकतम उठाने की क्षमता t | 70 | ||
| नामित भारोत्तोलन क्षमता t | 59 | ||
| मशीन का भार t | 49 | ||
| मेजबान परिवहन आयाम (लंबाई × चौड़ाई × ऊंचाई) मिमी | 5630×3400×3540 मिमी | ||
| होस्ट परिवहन द्रव्यमान t | 37.5 | ||
| औसत ग्राउंड विशिष्ट दबाव kPa | 87.3 | ||
| जमीन से न्यूनतम दूरी मिमी | 550 | ||
| अधिकतम ग्रेडेबिलिटी | 25 | ||
| लागू वातावरण | -45°C+70°C के परिवेश के तापमान और समुद्र तल से 3600 मीटर से नीचे के वातावरण को पूरा करें | ||
| इंजन | मॉडल |
Cuminns NTA855-C360 Cummins QSNT-C345 |
|
| नाममात्र शक्ति किलोवाट | 257 | ||
| नामित रफ्तार rpm | 2000 | ||
| पैदल चलने की प्रणाली | चेसिस | पाइप लेयर्स के लिए चेसिस | |
| संचालन विधि | जॉयस्टिक | ||
| गति | आगे की ओर किमी/घंटा | 3.6/6.6/11.5 | |
| पीछे की ओर किमी/घंटा | 4.4/7.8/13.5 | ||
| ट्रैक की जमीन की लंबाई मिमी | 3620 | ||
| ट्रैक केंद्र की दूरी मिमी | 2380 | ||
| ट्रैक शू की चौड़ाई मिमी | 760 | ||
| रोलर्स की संख्या | 9×2 | ||
|
उठाना प्रणाली |
लफिंग फॉर्म | तार रस्सी लुफिंग | |
| संचालन विधि | हाइड्रोलिक कंट्रोल हैंडल | ||
| बूम | बांह की लंबाई मिमी | 7600/8600 (वैकल्पिक) | |
| अधिकतम उठाने की ऊंचाई मिमी | 6100/7050 | ||
| बूम लुफिंग कोण ° | 0 ¢ 86 | ||
| हुक की गति (8 बार) m/min | 0 ¢7.0 | ||
| आयाम परिवर्तन का समय (5 बार) s | 32 | ||
| कार्यकारी मानक | आईएसओ 8813 | ||
विशेषता
उठाने की प्रणाली गियर पंप तेल की आपूर्ति के साथ खुला हाइड्रोलिक ट्रांसमिशन को मजबूत प्रदूषण विरोधी क्षमता और स्व-प्रिमिंग क्षमता के साथ, स्थिर ट्रांसमिशन, स्टेपलेस गति परिवर्तन के साथ अपनाती है,अच्छा सूक्ष्म गति प्रदर्शन और मजबूत अनुकूलन क्षमता.
उठाने हुक और बूम luffing हाइड्रोलिक लिंच द्वारा नियंत्रित कर रहे हैं, और काउंटरवेट retraction और रिलीज हाइड्रोलिक तेल सिलेंडर द्वारा नियंत्रित कर रहे हैं,जो पाइप क्रेन के संचालन के दौरान दक्षता और सटीकता की आवश्यकताओं को पूरा करता है.
बूम को उच्च शक्ति वाले स्टील एचजी60 से वेल्डेड किया गया है, जिसमें हल्का वजन और उच्च शक्ति है।
सुहिगो के बारे में
सुहिगो को क्यों चुना?
1) सुहिगो एक पेशेवर निर्माता है, जिसने आईएसओ9001, आईएसओ14001, जीबी/टी28001 एचएसई प्रमाणपत्र और सीई प्रमाणपत्र प्राप्त किया है।
2) सुहिगो के पास सीपीपी, सीएनपीसी और सिनोपेक शाखा तेल निर्माण कंपनियों के साथ समृद्ध परियोजना अनुभव है।
3) पाइपलाइनर केबिन को ROPS और FOPS प्रमाणपत्रों के साथ प्रदान किया जा सकता है।
4) सुहिगो उत्पाद रूस, मध्य एशिया, मध्य पूर्व, अफ्रीका आदि को निर्यात किया गया है।
5) सुहिगो कारखाने का क्षेत्रफल 30,000 वर्ग मीटर है और इसमें कार्यालय, कार्यशाला और क्षेत्र सेवा कर्मियों सहित 100 से अधिक कर्मचारी हैं।
