उत्पत्ति के प्लेस:
लैंगफैंग, हेबेई, चीन
ब्रांड नाम:
suhigo
प्रमाणन:
ISO-9001
संपर्क करें

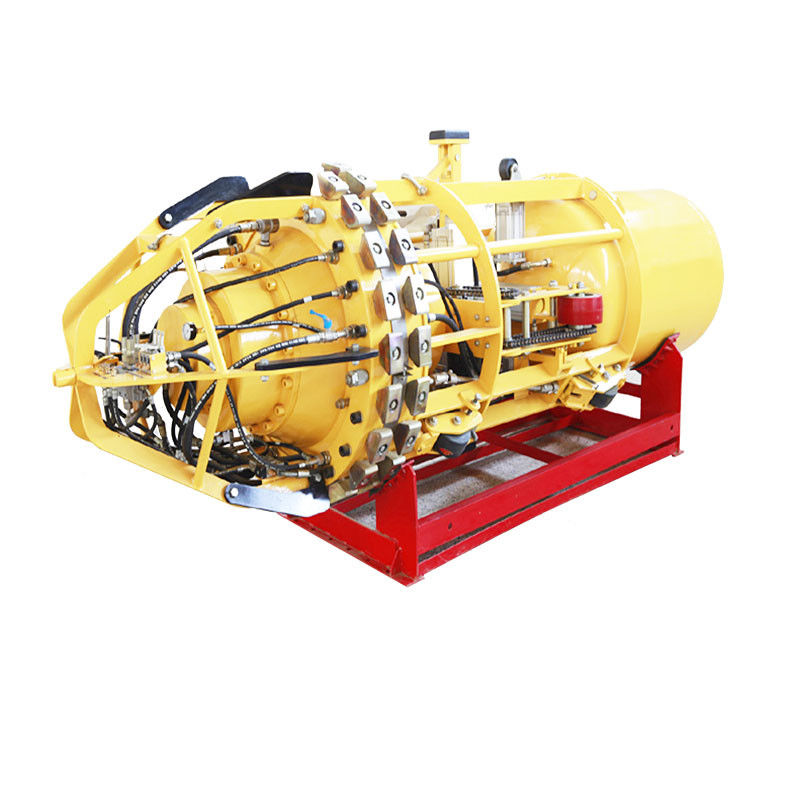

एचजीएनडी श्रृंखला पाइपलाइन वायवीय आंतरिक लाइन-अप क्लैंप पाइपलाइन वेल्डिंग की आवश्यकताओं को पूरा करने के लिए दो पाइप छेद को जल्दी से संरेखित करने के लिए स्टील पाइप के अंदर से रेडियल बल उत्पन्न करता है।यह संपीड़ित हवा के साथ काम करता है और बिजली के स्रोत के रूप में नियंत्रित करता है.
यह उपकरण ड्राइविंग, संचालन और नियंत्रण के लिए संपीड़ित हवा का उपयोग करता है। यह प्रदूषण मुक्त है।विशेष रूप से उच्च पर्यावरण संरक्षण आवश्यकताओं के साथ जल संचरण पाइपलाइन और तेल और गैस पाइपलाइन के निर्माण के लिए उपयुक्त, और 6 "~ 80" पाइप व्यास और विभिन्न दीवार मोटाई के साथ विभिन्न पाइपलाइनों के निर्माण को पूरा कर सकते हैं।
गैर स्वयंचलित क्लैंप (मैनुअल खींच)
| एमओडेल | पाइप का आकार | पिस्टन नंबर | पिस्टन शक्ति | L | W | H | वजन | घन |
| (मिमी) | (KN) | (मिमी) | (मिमी) | (मिमी) | (किलो) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
स्वयंचलित क्लैंप (अपनी शक्ति से चलता है)
| एमओडेल | पाइप का आकार | पिस्टन नंबर | पिस्टन शक्ति | मोटर शक्ति | मोटर नं. | L | W | H | वजन | घन |
| (मिमी) | (KN) | (hp) | (मिमी) | (मिमी) | (मिमी) | (किलो) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508-559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559-610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | ६१०-६६० | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711-762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762-813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864-914 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | ९१४-९६५ | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016-1067 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168-1219 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219-1270 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321-1372 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | १५७४-१६७६ | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727-1727 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | १९३०-२०३२ | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
सुइगो वायवीय आंतरिक क्लैंप की तकनीकी विशेषताएंः
1) कॉम्पैक्ट डिजाइन, सुरक्षित और विश्वसनीय प्रदर्शन
तर्कसंगत डिजाइन और नियंत्रित उत्पादन प्रक्रिया विभिन्न भागों की मशीनिंग सटीकता और आयामी सटीकता सुनिश्चित करती है, ताकि भागों के प्रदर्शन को सुनिश्चित किया जा सके।
2) उच्च संरेखण सटीकता और व्यापक अनुप्रयोग रेंज
मुख्य कार्य भागों को अंतरराष्ट्रीय प्रसिद्ध ब्रांडों से चुना जाता है और संरेखण घटकों की उच्च संरेखण सटीकता प्राप्त करने के लिए संरचनात्मक भागों सीएनसी मशीनिंग केंद्र द्वारा संसाधित किया जाता है।
3) विस्तारित आवेदन
विस्तार ब्लॉक को बदलकर, एडाप्टर एक निश्चित सीमा में पाइपलाइन आकार में परिवर्तन की जरूरतों को पूरा कर सकता है,एडेप्टर के आवेदन रेंज का विस्तार और कई कार्यों के साथ एक मशीन का एहसास.
4) स्वच्छ, कुशल, पर्यावरण संरक्षण, मजबूत चढ़ाई क्षमता और मजबूत गुजरने की क्षमता
संपीड़ित हवा का उपयोग शक्ति के रूप में किया जाता है, स्वच्छ, कुशल और निर्माण HSE प्रबंधन की आवश्यकताओं को पूरा करता है।
विश्व प्रसिद्ध ब्रांड वायवीय मोटर और कॉम्पैक्ट संरचना डिजाइन, ऊर्जा की बचत, और मजबूत चढ़ाई क्षमता (> 20°) और मजबूत गुजर क्षमता (30 गुना डी) है
5) तेजी से समायोजन, आसान रखरखाव
जब विभिन्न दीवार मोटाई के अनुकूल करने की आवश्यकता है, उपकरण उच्च कार्य दक्षता प्रदान करने के लिए जल्दी, सुविधाजनक और सटीक रूप से समायोजित किया जा सकता है
6) DNQ16' और ऊपर के आकार के वायवीय क्लैंप में स्व-चालित प्रणाली है
चलने की गति समायोज्य, कम वायु खपत और बेहतर चढ़ाई प्रदर्शन।
ब्रेक लगाने के लिए सिलेंडर की डबल साइड एक्सपेंशन ब्रेकिंग को अपनाया जाता है, जिसमें उत्कृष्ट ब्रेक बल और ब्रेक गति होती है।
रैंप संचालन की लचीलापन और सुरक्षा में सुधार के लिए यात्रा प्रणाली और ब्रेक प्रणाली एक गैस पथ इंटरलॉक बनाते हैं।
7) विस्तार प्रणाली में जोड़ा गया सीमा उपकरण
मूल रूप से मृत केंद्र का समर्थन करने के लिए एक अंत किया है। पिछले मामलों में, पाइप जाम दुर्घटनाओं कभी नहीं हुआ है
